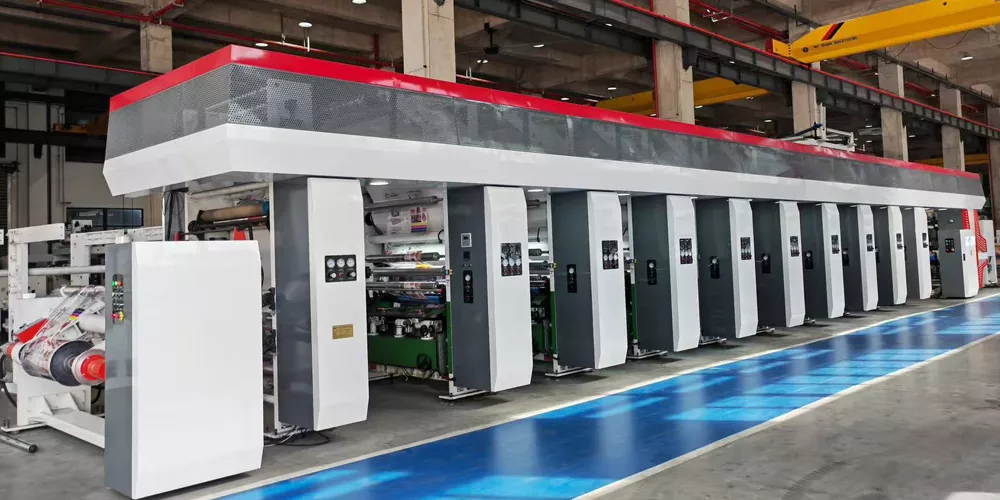

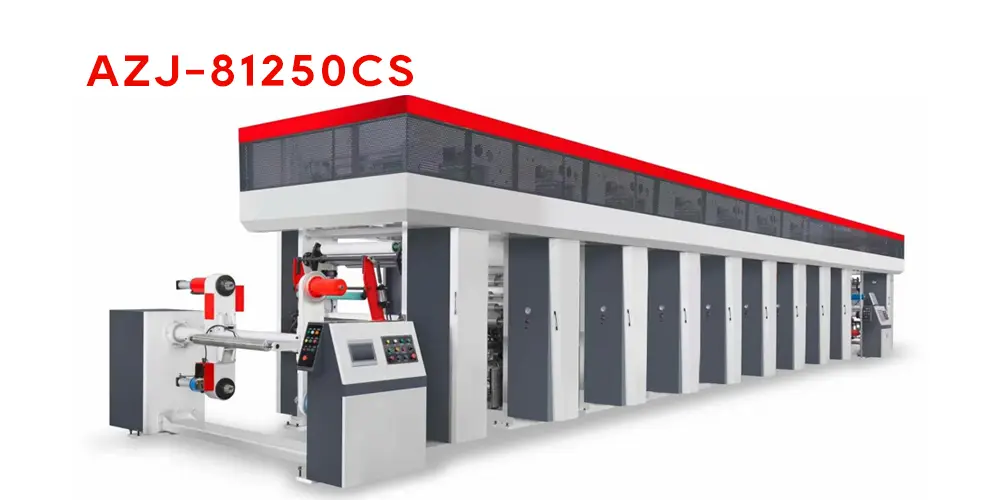

Prensa de huecograbado con registro de color computarizado de alta velocidad

La prensa de huecograbado con registro de color computarizado de alta velocidad suministrada por EZ Tech Factory está equipada con un sistema fotoeléctrico de registro de color automático maduro. Cuenta con una interfaz de operación bilingüe y un sistema de control electrónico con pantalla táctil dual. Puede lograr una alineación automática de alta precisión tanto vertical como horizontalmente. Durante el arranque, el apagado y los cambios de velocidad, la pérdida de material es extremadamente baja, lo que mejora significativamente la tasa de utilización de las materias primas. Toda la máquina adopta un esquema de control de tensión de circuito cerrado. La tensión de cada unidad de alimentación, carga, descarga y rebobinado se controla de forma independiente y tiene una precisión estable. Durante todo el proceso, se evitan problemas como el estiramiento, la desviación y las arrugas de la hoja, asegurando una calidad de impresión uniforme y consistente de cada rollo de productos terminados.

Detalles del producto

Toda la máquina integra una unidad de impresión independiente, un sistema de enfriamiento por viento y una unidad de secado con calefacción eléctrica. El área de secado está dividida en zonas para un control constante de la temperatura, alcanzando el control de temperatura máxima hasta 70 ℃. No solo puede solidificar rápidamente la tinta sino que también evita daños al sustrato de la película debido a las altas temperaturas. El proceso de carga y descarga adopta un marco giratorio de doble brazo y doble estación combinado con una estructura de eje de expansión de aire sin eje, lo que admite la alimentación automática sin detenerse, el corte automático y elimina la necesidad de esperar el rebobinado. Esto mejora efectivamente la continuidad general de la producción. Los componentes principales de impresión, como el raspador, el rodillo de estampado y el tanque de tinta, se han optimizado, lo que garantiza una descarga uniforme de la tinta y un raspado suave, lo que puede reducir eficazmente las salpicaduras de tinta. La limpieza diaria y la sustitución de accesorios son sencillas y eficientes.

Todos los componentes neumáticos, motores, cojinetes, interruptores eléctricos y otros accesorios clave de toda la máquina se seleccionan de marcas de renombre internacional. La máquina en general tiene poco ruido de funcionamiento y una baja tasa de fallas. Al mismo tiempo, está completamente equipada con dispositivos de eliminación de estática para resolver el riesgo de estática de impresión desde la fuente. El diámetro exterior máximo del desenrollado y rebobinado tiene una especificación unificada. El tamaño total y la capacidad de carga han sido optimizados profesionalmente para los mecánicos. El chasis es sólido y tiene una gran capacidad de carga, lo que puede mantener un funcionamiento estable a altas velocidades durante mucho tiempo. La velocidad máxima de impresión puede alcanzar los 350 metros por minuto, equilibrando capacidad de producción, precisión y durabilidad.

Ventajas del producto

La prensa de huecograbado con registro de color computarizada de alta velocidad viene con instalaciones auxiliares completas, como rodillos guía de alimentación, plataformas de mantenimiento, cajas de herramientas, etc. Los diseños de los circuitos eléctricos y de aire son limpios y estandarizados, y las configuraciones de seguridad que incluyen conexión a tierra y protección son completas, cumpliendo con los estándares de producción de seguridad industrial. Puede aplicarse ampliamente en escenarios de impresión de envases blandos, como envases de alimentos, envases químicos diarios, películas compuestas, películas de etiquetas, etc., y es el equipo principal para que las fábricas de impresión de mediana y gran escala logren una producción por lotes eficiente y de alta precisión.

Principales parámetros técnicos

1, flujo: de izquierda a derecha

2, colores: 8

3, ancho máximo del material: 1250 mm

4, velocidad máxima de impresión: 350 m/min (dependiendo del material de impresión)

5, diámetro máximo de desenrollado: φ 800 mm

6, diámetro máximo del devanado: φ 800 mm

7, diámetro interior del tubo de papel: φ 76

8, diámetro del rodillo de la placa: φ 105 mm ~ φ 320 mm

9, longitud del rodillo de la placa: 800 mm ~ 1250 mm

10, precisión del color:

longitudinal ≤ ±0,1 mm (Sistema de registro automático, dependiendo del material impreso)

Transversal ≤ ±0,1 mm (Alineación automática, dependiendo del material impreso)

11Rango y precisión del ajuste de tensión: 3~25 kg    ±0,5 kg

12, movimiento del raspador de tinta: ±5 mm

13, agua para refrigeración: 1T/h

14, modo de calefacción: calefacción eléctrica

15, temperatura de secado: temperatura máxima 70 ℃

16, potencia de calentamiento del horno: 200KW

17, potencia máxima de la máquina: 220KW

18, peso de la máquina: aproximadamente 38000 kg

L20000mm×W5200mm×H3500mm

Material:

OPP 15～60 µm

CPP 15～60 µm

BOPP 15～60 µm

PET 12～60 µm

Celofán 20g～ 30 μm

Membrana de nailon 15～60 μm

Y otras películas con las mismas propiedades que el sustrato.

Partes principales y descripción

1.Unidad de desenrollado

(1) Marco de giro exterior, la precisión del mecanizado tiene la precisión del mecanizado y la precisión de la instalación.

(2) Mecanismo de carga de estación dúplex de doble brazo

(3) Tensión de circuito cerrado, control automático PLC

(4) El rodillo de doble bobinado es accionado independientemente por dos motores vectoriales.

(5) Brazo giratorio hacia adelante y hacia atrás mediante motor

(7)El ajuste horizontal es manual para el rollo de material.

(8)Con cuchilla de corte automática, puede cambiar las bobinas sin detener la máquina.

(9) Alarma de cambio de material: alarma sonora cuando el diámetro de trabajo es de 150 mm

Parámetros

(1) Diámetro máximo de desenrollado: φ800 mm

(2) Ancho máximo de desenrollado: 1250 mm

(3)Diámetro interior del tubo de papel desenrollado: 3 pulgadas

(4) El alojamiento transversal del rollo de material: ±20 mm

(5)Velocidad de rotación del marco giratorio: 1r/min

(6) Rango de tensión: 3~25kg

(7) Precisión del control de tensión: ±0,5 kg

(8)Altura central del marco giratorio: 1010 mm

(9) Rejilla para desenrollar: 2 juegos

(10) Ejes de aire de desenrollado (3")   2 Piezas

(11) Reductor de rueda de pasador cicloide (0,37 kw 17:1)                 1 Juego

(12) Dispositivo de corte automático                             1 Juego

(13) Cajas y sistemas de control eléctrico                     1 juego

2.Unidad de alimentación

(1) La estructura contra-laminación del rodillo de acero y del rodillo de caucho, el embrague del rodillo de caucho y el motor principal son controlados por el controlador central.

(2) Ajuste preciso de la tensión de tracción mediante una válvula reductora de presión de precisión.

(3) Embrague de rodillo de goma y ajuste de presión mediante componentes neumáticos.

(4) El rodillo de acero de tracción es accionado por un servomotor (con máquina reductora)

(5) El rodillo oscilante de tensión puede detectarse mediante potenciómetro, control de circuito cerrado mediante controlador de movimiento y servocontrolador.

(6) Eliminación estática

Parámetros

(1) Rango de tensión: 3~25kg

(2) Precisión del control de tensión: ±0,5 kg

(3) Presión máxima del rodillo de goma: 350 kg

(4) Rollo de acero de tracción: φ200 mm                           1 pieza

(5) Rodillo de presión: φ 140 mm (Shaer A65 °~ 70 °)             1 pieza

(6) Servomotor para desenrollar la tracción (Huichuan)               1 pieza

(7) Servocontrolador de tracción de desenrollado (Huichuan)               1 pieza

(8)Reductor  (JAPÓN)                                   1 Pieza

(9) Cilindro de fricción ultrabaja (KCS 59-75-S1-P)              2 piezas

(10) Potenciómetro                                       1 pieza

(11) Cilindro de aire de prensa de rodillo de goma: SC50X25                 2 piezas

(12) Dispositivo de sujeción                                   1 Juego

3.Unidad de impresión

(1) Estructura independiente de cada base de unidad de impresión y fácil de instalar y desmontar

(2) El método de modo de carga es un cabezal de aire sin eje y una alta eficiencia de reemplazo de la placa.

(3) La estructura de menor presión del rodillo de impresión es del tipo brazo oscilante

(4) El rodillo regulador es un modo de regulación lateral.

(5) Dispositivo limitador de bloqueo automático con estampado, que bloquea las cunas de estampado cuando se apaga

(6) El raspador de tinta es de estructura neumática, puede ajustar la posición de tres vías y puede moverse

(7) El registro de color horizontal utiliza la forma de la placa de cambio de dirección circunferencial

(8)Transfiera la tinta mediante un rodillo de tinta para reducir las salpicaduras de tinta.

(8) La bandeja de tinta está a reflujo y abierta, y arriba y abajo se ajusta manualmente.

(9) Dispositivo de enfriamiento por aire para un enfriamiento rápido de materiales de película.

Parámetros

(1) Rango de diámetro del rodillo de plancha de impresión: φ 105 mm ~ φ 320 mm

(2) Rango de longitud del rodillo: 800 mm ~ 1280 mm

(3) Rodillo de goma: φ 130 mm (Shaer A75 °~80 °)  convexidad  8 piezas

(4) Fuerza máxima de impresión: 300 kg

(5) Presión del raspador: 10~100 kg (continuamente ajustable)

(6) Rango de movimiento del raspador: ±5 mm

(7) Precisión del color:

Horizontal  ≤ ±0.1mm (Seguimiento del sistema de registro automático, dependiendo del material impreso)

Transversal ≤ ±0,1 mm (Alineación automática, dependiendo del material impreso)

(8) Agua para refrigeración: 1T/h

(10) Dispositivos de ajuste de placa horizontal mediante manual             8 Piezas

(11) Dispositivo de impresión                                     8 piezas

Cilindro de aire de impresión: (SC 63 × 125)                       16 Piezas

(12) Dispositivo de rodillo regulador                             8 Piezas

(13) Dispositivo raspador                                   8 piezas

Cilindro de AIRE: (SDA 63 × 25-B)                       16 Piezas

(14) Dispositivo de rodillo de tinta                                   8 piezas

(15) Dispositivo de suministro de tinta                                 8 piezas

Caja de tinta de acero inoxidable                               8 Piezas

(16) Fuelles enfriados por aire                                 8 Piezas

Ventilador de refrigeración: 0,55 kw                                   8 piezas

(17)Diámetro del rodillo de enfriamientoφ150mm                     8 piezas

(18)Sistemas eléctricos                                 8 Piezas

(19) Servomotor de impresión (Huichuan)                       8 piezas

(20) Servocontrolador de impresión (Huichuan)                         8 piezas

(21)Reductor     (JAPÓN)                             8 Piezas

4.Unidad de secado

(1) Calefacción eléctrica

(2) Los conductos de escape principales y los ventiladores de escape principales son proporcionados por los clientes.

(3) Diseño de apertura y cierre de la caja de secado neumática para facilitar la alimentación

(4) Control de temperatura constante automático de una sola unidad

Parámetros

(1) Temperatura máxima dentro de la caja: 70 ℃

(2) Cabina de secado                 8 juegos de 2000 mm de longitud

(3) Instrumentos inteligentes de control de temperatura                 8 juegos

5.Unidad de salida

(1) La estructura contra-laminación del rodillo de acero y del rodillo de caucho, el embrague del rodillo de caucho y el motor principal son controlados por el controlador central.

(2) Ajuste preciso de la tensión de tracción mediante una válvula reductora de presión de precisión.

(3) Embrague de rodillo de goma y ajuste de presión mediante componentes neumáticos.

(4) El rodillo de acero de tracción es accionado por un servomotor (con máquina reductora)

(5) El rodillo oscilante de tensión puede detectarse mediante potenciómetro y controlarse en circuito cerrado mediante PLC y convertidor de frecuencia.

(6) Con una caja de luz, es fácil comprobar la calidad de la impresión.

(7) Eliminador de estática

Parámetros

(1) Rango de tensión: 3~25kg

(2) Precisión del control de tensión: ±0,5 kg

(3) Presión máxima del rodillo de goma: 350 kg

(4) Rollo de acero de tracción: φ 200 mm                         1 pieza

(5) Rodillo de presión: φ 140 mm (Shaer A65 °~ 70 °)           1 pieza

(6) Servomotor de tracción de rebobinado (Huichuan)                 1 pieza

(7) Servocontrolador de tracción de rebobinado (Huichuan)                 1 pieza

(8)Reductor     (JAPÓN)                               1 Pieza

(9) Cilindro de baja fricción (KCS 59-75-S1-P)                     2 piezas

(10)Potenciómetro                                       2Piezas

(11) Prensa de rodillo de goma Cilindro de aire: (SC50 × 25)                 2 piezas

(12) Dispositivo de sujeción                                   1 Pieza

(13)Marque la caja de luz                                       1 pieza

6.Unidad de rebobinado

(1) Marco de giro exterior, la precisión del mecanizado tiene la precisión del mecanizado y la precisión de la instalación.

(2) Mecanismo de carga de estación dúplex de doble brazo

(3) Brazo giratorio hacia adelante y hacia atrás mediante motor

(4) Tensión de circuito cerrado, control automático PLC

(5) El rodillo de doble bobinado es impulsado independientemente por dos motores vectoriales

(6) Marque la casilla de luz para comprobar la calidad de la impresión.

(7) Material de carga y descarga del eje, reemplazo rápido, centrado preciso

(8)El ajuste horizontal es manual para el rollo de material.

(9)Con cuchilla de corte automática, puede cambiar las bobinas sin detener la máquina.

Parámetros

(1) Diámetro máximo de rebobinado: φ 800 mm

(2)Diámetro del tubo interior de papel: φ 76

(3) Ajuste de regulaciones transversales del material: ±20mm

(4)Velocidad de rotación del marco giratorio: 1r/min

(5) Rango de tensión: 3~25kg

(6) Precisión del control de tensión: ±0,5 kg

(7)Altura central del marco giratorio: 1010 mm

(8) Estante de rebobinado    1 Unidad

(9) Motor de rebobinado (motor de frecuencia variable vectorial 7,5 kW) 2 juegos

(11) Ejes de aire de rebobinado (3")                                 2 piezas

(12) Dispositivo de corte automático                                   1 Pieza

(13) Cajas y sistemas de control eléctrico                           1 juego

7.Unidad de control de tensión

(1) Sistema de tensión de circuito cerrado, control de movimiento y control de servoaccionamiento

(2) Ajuste de tensión automático, fácil de operar

8.Unidad de registro fotoeléctrico

(1) El sistema Huamao I y el servomotor juntos, la máquina acelera y disminuye, detiene y reinicia, desperdicia menos de la mitad del material

Coincidencia automática de colores vertical y horizontal, el marco de video web con riel guía se puede mover hacia la izquierda y hacia la derecha (un gabinete de control en total)

(2)Control con chino/inglés (2 idiomas)

(3) Gabinete de control de color resistente eléctrico             1 pieza

9.Estante y unidad de alimentación

(1) Panel integral de hierro fundido de aleación de alta resistencia y baja tensión

(2) El modo de instalación del rodillo guía con dos ejes orientados hacia el tipo superior.

(3) Diseño de combinación modular.

Parámetros

(1) Grosor del panel de pared      70 mm

(2) Distancia central por grupo de color    1600 mm

(3) Diámetro del rodillo guía:    Φ 80 mm Φ 100 mm Φ 150 mm

(4) Longitud de la superficie del rodillo guía      1300 mm

10.Others

(1) Sistema de eliminación electrostática:

Eliminador electrostático de autodescarga, un juego de desenrollado, alimentación, impresión, salida y rebobinado.

(2) Sistema de ruta de gas

El control neumático es seguro y confiable. Todos los componentes clave son productos importados.

(3) Equipo

Mesas para caminar, escaleras, cajas de herramientas, etc.              1 Juego

(4) El cojinete principal se adopta de NSK, Japón.

(5) Adopción del lenguaje de programación: chino/inglés

(6) El tamaño del rodillo de goma: requerido por el cliente

Nota: 1, debido a los requisitos de rendimiento de los equipos hechos a medida y a los cambios en el suministro de accesorios importados, las especificaciones del modelo de la configuración del equipo pueden ajustarse sin reducir el rendimiento de la máquina.

2. El cliente debe enterrar el cable de tierra a una profundidad no inferior a 3 metros al colocar los cimientos.

Shat electrónico (Doble pantalla táctil) Lista de Configuración Principal de Control de Tensión
