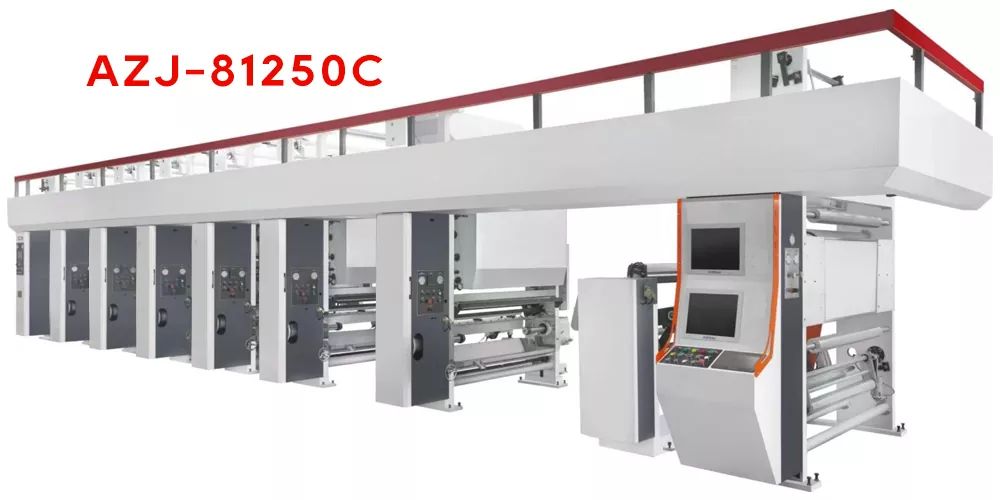

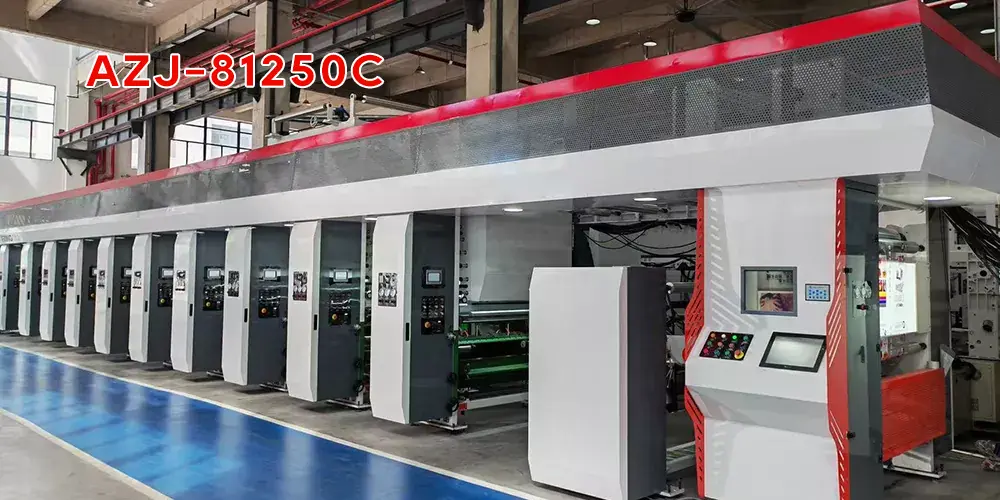

Sistema de eje electrónico computarizado y máquina de impresión por huecograbado con registro de colores

EZ Tech se especializa en la fabricación de máquinas de impresión por huecograbado computarizadas y con registro de colores con sistemas de ejes electrónicos. Este producto está completamente equipado con componentes de eliminación de estática, que eliminan los riesgos estáticos generados durante los procesos de impresión y manipulación de carretes. El sistema eléctrico integra un host multicolor computarizado profesional y componentes de monitoreo de video. La interfaz de operación es intuitiva y fácil de entender, adecuada para operaciones habituales de fábrica. El equipo se entrega con accesorios auxiliares como escaleras de mantenimiento y cajas de herramientas. La fábrica marca claramente las especificaciones de conexión a tierra, lo que exige que el cable de conexión a tierra esté enterrado a no menos de 3 metros de profundidad durante la instalación, lo que fortalece integralmente la línea de defensa de seguridad de la producción. Este equipo es adecuado para pedidos de impresión de envases blandos regulares por lotes, equilibrando el rendimiento de costos, la estabilidad y la facilidad de operación, y es compatible con varias líneas de producción de impresión de envases a gran escala.

Principales parámetros técnicos

1. Secuencia de impresión: de izquierda a derecha

2. Color de impresión: 8 colores

3. Máx. Ancho del material base: 1200 mm

4. Máx. Velocidad técnica: 220m/min

5. Máx. Velocidad de impresión: 200 m/min (Depende del material de impresión)

6. Máx. Diámetro de rebobinado: φ600 mm

7. Máx. Diámetro de desenrollado: φ600 mm

8. Diámetro interior del tubo de papel para rebobinar y desenrollar: φ76 mm

9. Diámetro del cilindro de impresión: φ105mm~φ320mm

10. Longitud del cilindro de impresión: 800 mm ~ 1280 mm

11. Precisión del registro de color:

Vertical≤±0,1 mm (Sistema de registro automático)

Horizontal≤±0,1 mm (sistema de registro manual)

12. Rango y precisión del control de tensión: 3~25 kg ± 0,5 kg

13. Movimiento de la cuchilla doctora: ±5 mm

14. Modo de calefacción: Calefacción eléctrica

15. Temperatura de secado: Máx. la temperatura es 70 ℃

16. Potencia de secado: 168kw(8*21kw)

17. Potencia total: 190kw

18. Peso total de la máquina: aproximadamente 26000 kg

19. Dimensión: L18000mm×W3700mm×H3300mm

Materiales de impresión

OPP       15～60μm

CPP         15～60μm

BOPP        15～60μm

PET          12～60μm

Papel de vidrio    20～30μm

Película de nailon    15~60 μm

Y otros materiales de película plástica similares

Partes principales y descripción

1. Unidad de relajación

Características

1) El marco giratorio externo garantiza la precisión de la instalación y el proceso.

2) Dispositivo de bobinado giratorio de doble brazo y doble estación.

3) Tensión de tipo cerrado, control automático PLC.

4) Los ejes de doble desenrollado son impulsados ​​por dos motores vectoriales de forma independiente.

5) Los brazos pro y contra son accionados por motor.

6) Eje de aire para desenrollar la carga del material, es muy conveniente cambiar el eje y centrarlo correctamente.

7) El eje de desenrollado está instalado en el rodamiento para reducir la resistencia mecánica al mínimo.

8) El ajuste horizontal del rollo de material es manual.

9) Equipado con un dispositivo de corte automático, empalme de material continuo.

10) Alarma de cambio de material: el diámetro del material impreso original alcanza ø150 mm, sonará una alarma.

Parámetros

1) Máx. Diámetro de desenrollado: φ600 mm

2) Máx. Ancho de desenrollado: 1200 mm

3) Diámetro interior del tubo de papel para desenrollar: φ76 mm

4) Rango de ajuste horizontal del rollo de materiales: ±20 mm

5) Velocidad de rotación del bastidor giratorio: 1 r/min

6) El rango de control de tensión: 3~25kg

7) Precisión del control de tensión: ±0,5 kg

8) La altura central del bastidor giratorio: 1010 mm

9) Rejilla para desenrollar                                   1 juego

10) Motor vectorial de desenrollado                             2 juegos

11) Eje de aire para desenrollar (3”)                       2 piezas

12) Reductor de velocidad de engranaje planetario cicloidal (0,37 kw 17:1) 1 juego

13) Dispositivo de corte automático                           1 juego

14) Gabinete y sistema de control eléctrico                   1 juego

2. Unidad de alimentación

Características

1) Consta de un rodillo de acero y un rodillo de goma.

2) El ajuste del acoplamiento y desacoplamiento y la presión del rodillo de goma se controlan mediante un componente neumático.

3) El rodillo de acero es impulsado por un motor vectorial independiente, transmitido sincrónicamente por una correa dentada de arco circular.

4) La tensión del rodillo oscilante de tensión se verifica mediante el potenciómetro, el PLC y el transductor para lograr un control de circuito cerrado.

Parámetros

1) El rango de control de tensión: 3~25 kg

2) Precisión del control de tensión: ±0,5 kg

3) Máx. Presión del rodillo de goma: 350 kg

4) Rodillo de acero de tracción: φ180 mm                               1 pieza

5) Rodillo de goma del material de prensado: φ140 mm (dureza A65°~70°)       1 pieza

6) motor vectorial de tracción (3kw)                                   1 juego

7) Cilindro de aire (SC50×25)                                       2 piezas

8) Dispositivo pinchado                                           1 juego

9) Dispositivo de transmisión                                       1 juego

  Correa síncrona (960-8M-30)                                 1 pieza

3.Unidad de impresión

Características

1) Cada base de impresión es un dispositivo independiente, fácil de instalar.

2) La forma de instalar la placa es una instalación sin eje de presión neumática, lo que aumenta la eficiencia del cambio de placa.

3) La estructura de presión hacia abajo del cilindro de impresión es de brazo oscilante, funciona con un rodillo guía para garantizar el cambio mínimo de longitud del material en el proceso de elevación y prensado.

4) El rodillo de sintonización es un ajuste unilateral.

5) La rasqueta es un dispositivo de presión neumática, se puede ajustar y mover en tres direcciones.

6) La cuchilla doctora es impulsada por un motor reductor, cada unidad es independiente.

7) El rodillo de compensación de color se mueve hacia arriba y hacia abajo con intervalos pequeños, funciona de manera flexible.

8) El tanque de tinta es de tipo abierto con reciclaje automático, los movimientos hacia arriba y hacia abajo son manuales.

9) Equipado con un dispositivo de refrigeración por agua para enfriar rápidamente la temperatura de los materiales de impresión.

10) Equipado con un dispositivo de refrigeración por agua.

Parámetros

1) Rango de diámetro del cilindro portaplacas: φ105 mm ~ φ320 mm

2) El rango de longitud del cilindro portaplacas: 800 mm ~ 1280 mm

3) Rodillo de goma prensado: φ125 mm (dureza A70°~75°) 8 piezas

4) Fuerza máxima de presión: 300 kg

5) Máx. Profundidad de inmersión de tinta: 50 mm

6) Presión de la cuchilla doctora: 10~100 kg

7) Movimiento de la cuchilla doctora: ±5 mm

8) Motor reductor de la rasqueta: 0,6 kw                 8 piezas

9)Precisión del registro de color:

Vertical≤±0,1 mm (Sistema de registro automático)

Horizontal≤±0,1 mm（Sistema de registro manual)

10) Unidad de impresión                                     8 juegos

11) Barras de tinta                                         8 juegos

12) Caja de engranajes sellada tipo sumergido en aceite                   8 piezas

13) Dispositivo de placa de ajuste manual horizontal             8 piezas

14) Dispositivo de presión                                 8 conjuntos

  Cilindro de aire de prensado (SC 50×125)                     16 piezas

15) Dispositivo de rodillo de sintonización                               8 juegos

16) Dispositivo Doctor Blade                               8 juegos

Cilindro de aire (SDA 50×15-B)                         16 piezas

17) Dispositivo de registro computarizado                         7 juegos

Motor de registro síncrono (90TDY060-D4-2)           7 juegos

Husillo de bolas (NF2005T×408)                           14 piezas

18) Dispositivo de suministro de tinta                               8 juegos

Tanque de tinta de acero inoxidable                             8 piezas

Bomba de tinta neumática                               8 juegos

Revuelva la barra de tinta                                 8 piezas

  Conducto de aire de conexión de plástico φ80×600 mm               16 piezas

19) Gabinete y sistema de control eléctrico                     8 juegos

20) Rodillo de refrigeración por agua                                 8 piezas

4.Unidad secadora

Características

1) Tendedero monolítico y sistema de secado independiente.

2) Calefacción eléctrica con función de reciclaje de energía térmica.

3) Dispositivo de ajuste de la entrada de aire.

4) Tubería de emisión de gases residuales.

5) Gabinete secador neumático con diseño de materiales abiertos y cerrados, fáciles de cruzar.

6) Control de temperatura autoconstante de un solo grupo.

7) El tubo del extractor de aire central y el extractor de aire deben ser proporcionados por los propios clientes.

Parámetros

1) Máx. Temperatura en el gabinete: 70 ℃

2) La longitud en el gabinete de materiales: 1600 mm. Último color: 2000 mm.

3) Máx. Volumen de entrada de aire: 3000-4000m3/h

4) Rejilla de secado (instalada en su totalidad)               4 piezas

5) Gabinete de secado cerrado                       8 juegos

6) Calentador (21kw/set)                           8 piezas

Extractor de aire (DF-12 3-4kw  Izquierdo 180°)           8 piezas

7) Conducto de aire de conexión de plásticoφ200×600 mm        16 piezas

8) Controlador de temperatura inteligente               8 juegos

5.Unidad de salida

Características

1) Consta de un rodillo de acero y un rodillo de goma.

2) El ajuste del acoplamiento y desacoplamiento y la presión del rodillo de goma se controlan mediante un componente neumático.

3) El rodillo de acero es impulsado por un motor vectorial independiente, transmitido sincrónicamente por una correa dentada de arco circular.

4) La tensión del rodillo oscilante de tensión se verifica mediante el potenciómetro, el PLC y el transductor para lograr un control de circuito cerrado.

Parámetros

1) El rango de control de tensión: 3~25 kg

2) Precisión del control de tensión: ±0,5 kg

3) Máx. Presión del rodillo de goma: 350 kg

4) Rodillo de acero de tracción: φ180 mm                     1 pieza

1) Rodillo de goma de presión: φ140 mm (dureza A65°~70°) 1 pieza

2) Motor vectorial de tracción (3kw)                       1 juego

3) Cilindro de aire (SC50×25)                           2 piezas

4) Dispositivo pinchado                                   1 juego

5) Dispositivo de transmisión                               1ser

 Correa síncrona (728-8M-30)                       1 pieza

6.Unidad de rebobinado

Características

1) el marco giratorio externo garantiza la precisión de la instalación y el proceso.

2) Dispositivo de bobinado giratorio de doble brazo y doble estación.

3) Los ejes de doble rebobinado son accionados independientemente por dos motores vectoriales.

4) Los brazos pro y contra son accionados por motor.

5) Tensión de tipo cerrado, control automático PLC.

6) Equipado con lámpara de inspección para comprobar los efectos de impresión.

7) Rodillo de rebobinado tipo eje neumático, es muy conveniente cambiar el eje y centrarlo correctamente.

8) El eje de rebobinado está instalado en el rodamiento para reducir la resistencia mecánica al mínimo.

9) El ajuste horizontal del rollo de material es manual.

10) Equipado con un dispositivo de corte automático y empalme de material continuo.

Parámetros

1Máx. Diámetro de desenrollado: φ600 mm

2)Diámetro interior del tubo de papel para rebobinar:φ76mm

3) El rango de ajuste horizontal del rollo de materiales: ±20 mm

4)Velocidad de rotación del bastidor giratorio: 1r/min

5)El rango de control de tensión: 3~25kg

6)Precisión del control de tensión: ±0,5 kg

7)La altura central del bastidor giratorio: 1010 mm

8) Estante de rebobinado                                   1 juego

9) Motor vectorial de rebobinado                           2 juegos

10) Eje de aire para rebobinado (3”)                       2 juegos

11) Reductor de velocidad de engranaje planetario cicloidal (0,37 kw 17:1) 1 juego

12) Lámpara de inspección                               1 juego

13) Gabinete y sistema de control eléctrico                  1 juego

14) Dispositivo de corte automático                         1 juego

7. Unidad de conducción

Características

1) El motor de conducción y el dispositivo de desaceleración son independientes.

2) El motor principal transmite potencia a cada unidad de impresión e impulsa el rodillo de impresión en rotación mediante un eje de transmisión por correa síncrona y un acoplamiento flexible.

3) Aceleración automática, control de conversión de frecuencia.

Parámetros

1) Motor principal 18,5 kW                       1 juego

2) Transductor                               1 juego

3) Dispositivo de transmisión                         1 juego

4) Correa síncrona de arco circular: 2000-8M-60         1 pieza

5) Acoplamiento flexible (35/35)                     16 piezas

6) Manto del dispositivo de transmisión                    1 juego

8.Unidad de movimiento de marcos y materiales

Características

1) Toda la pared de hierro aleado de alta resistencia y baja tensión, ambos lados de las partes inferiores de la pared de impresión son sólidos.

2) Modo de instalación del rodillo guía de ejes dobles opuestos al vértice.

3) Diseño combinado y modular.

4) Todo el marco es una estructura de instalación sin marco base.

Parámetros

1) Grosor de la pared                 70 mm

2) Distancia de cada unidad de impresión        1100 mm

3) Rodillo guía                   φ80mm φ100mm  φ150mm

4) Longitud del rodillo guía            1300 mm

9. Unidad de control de electricidad

1) Registro computarizado y vídeo web (ST-2000FV) HUAMAO o Kesai 1 juego

2) Registro computarizado y gabinete de control de video web       1 juego

3) Gabinete de control eléctrico                               1 juego

4) Sistema de control de motor de siete vectores de control de tensión

10.Others

Componentes y piezas neumáticas.

Todos los eléctricos de bajo voltaje son marca CHINT.

Todos los rodamientos provienen de la marca alemana BEM.

Escalera, caja de herramientas, etc.                 1 JUEGO

Aviso:

1.Bajo la premisa de no reducir las prestaciones de la máquina, el tipo de especificación podrá ajustarse a los elementos que importen accesorios que suministren cambios y requisitos de prestaciones diseñadas para la máquina.

2. Cable de tierra de no menos de 3 metros de profundidad antes de cargar la máquina.

Lista de especificaciones principales de control de tensión
